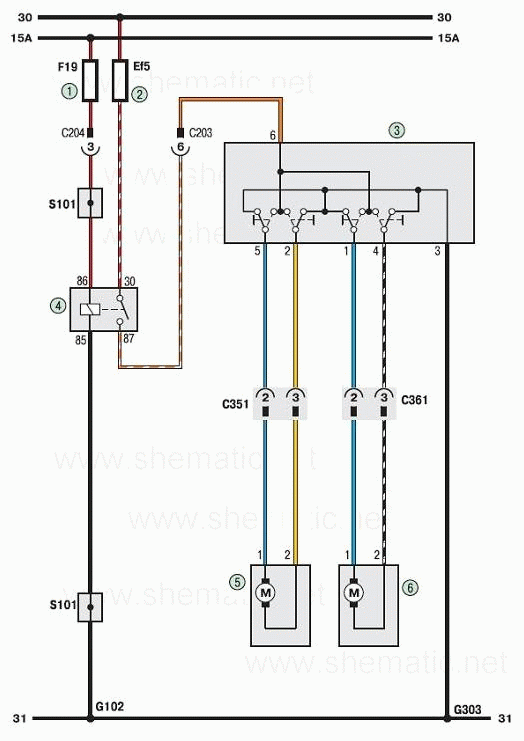

Соединения стеклоподъемников передних дверей Шевроле Ланос.
1 – предохранитель (10А);
2 – плавкая вставка (20А);
3 – блок переключателей стеклоподъемников;
4 – реле стеклоподъемников;
5 – моторедуктор стеклоподъемника правой передней двери;
6 – моторедуктор стеклоподъемника левой передней двери.
