Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобилей LADA KALINA 11174, 11184, 11194 >> Схема электрических соединений коробки воздухопритока автомобилей LADA KALINA 11174, 11184, 11194Схема электрических соединений жгута проводов коробки воздухопритока автомобилей LADA KALINA 11174, 11184, 11194

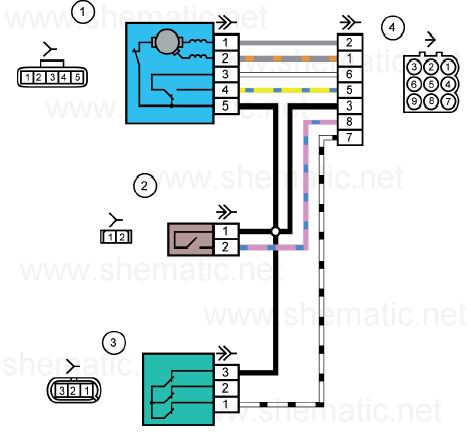

Схема электрических соединений жгута проводов коробки воздухопритока
автомобилей LADA KALINA 11174, 11184, 11194.
Перечень элементов:
1 - электродвигатель стеклоочистителя;
2 - датчик уровня тормозной жидкости;
3 - выключатель подкапотной лампы;
4 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов
панели приборов.
Жгут проводов коробки воздухопритока - 1118-3724019
