Схема электрооборудования автомобиля ВАЗ 2104

Схема электрооборудования автомобиля ВАЗ 2104

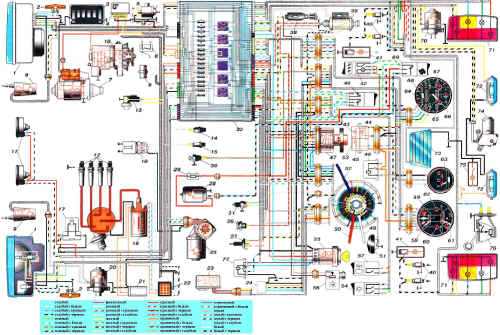

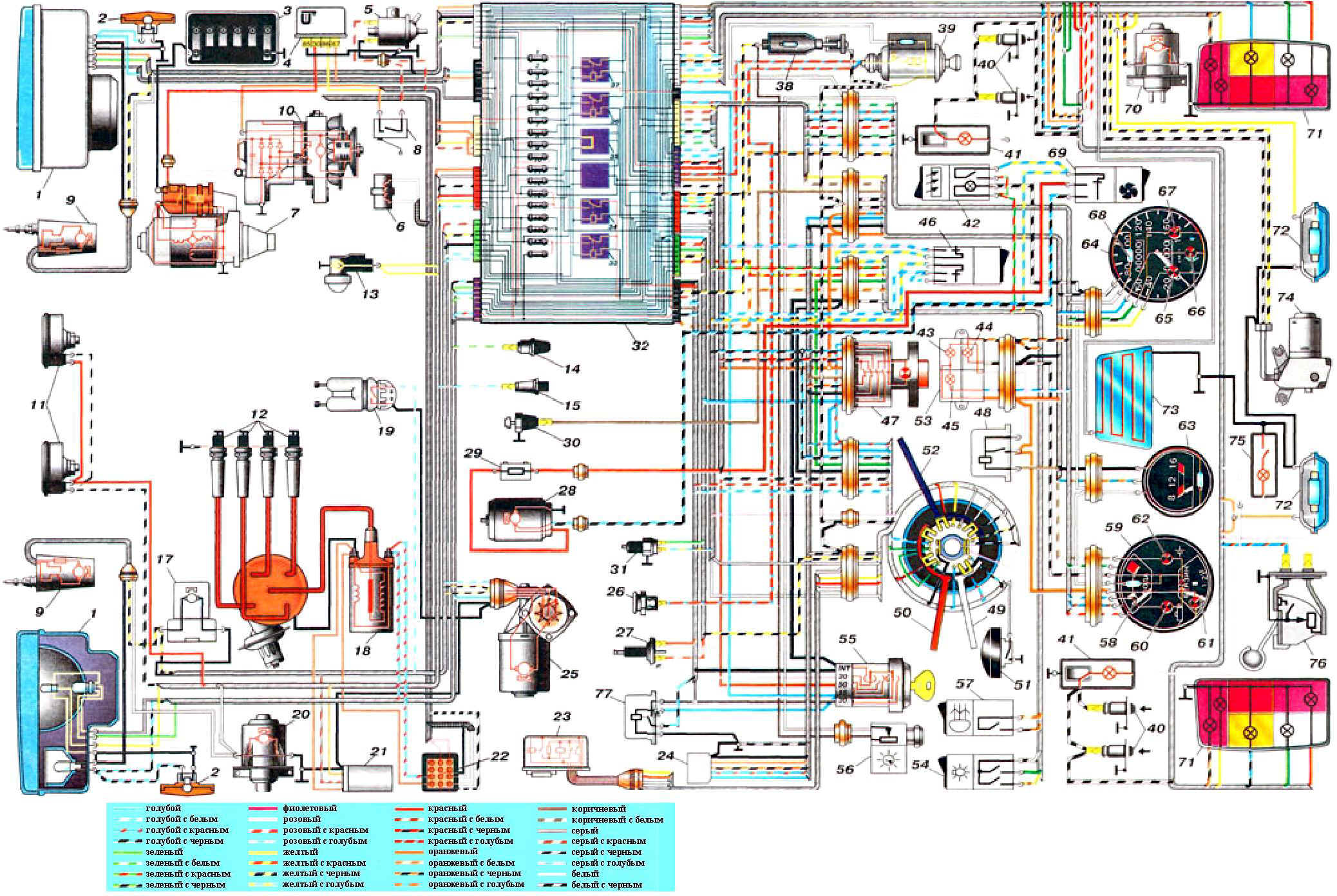

Схема электрооборудования автомобиля ВАЗ 2104.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2104.

1. Блок-фара (фара, объединенная с передним фонарем).
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 2104.
4. Реле включения стартера ВАЗ 2104.
5. Пневмоклапан системы холостого хода карбюратора.
6. Датчик верхней мертвой точки поршня в первом цилиндре.
7. Стартер.
8. Микровыключатель карбюратора.
9. Электродвигатели очистителей фар ВАЗ 2104.
10. Генератор ВАЗ 2104.
11. Звуковые сигналы.
12. Свечи зажигания.
13. Подкапотная лампа.
14. Датчик указателя температуры охлаждающей жидкости.
15. Датчик контрольной лампы давления масла ВАЗ 2104.
16. Распределитель зажигания.
17. Электродвигатель омывателя ветрового стекла ВАЗ 2104.
18. Катушка зажигания ВАЗ 2104.
19. Датчик недостаточного уровня тормозной жидкости.
20. Электродвигатель омывателя фар ВАЗ 2104.
21. Блок управления пневмоклапаном.
22. Колодка диагностики.
23. Реле стеклоочистителя ВАЗ 2104.
24. Реле - прерыватель указателей поворота и аварийной сигнализации.
25. Электродвигатель стеклоочистителя ВАЗ 2104.
26. Штепсельная розетка для переносной лампы.
27. Выключатель стоп-сигнала.
28. Электродвигатель отопителя ВАЗ 2104.
29. Дополнительный резистор электродвигателя отопителя.
30. Выключатель контрольной лампы стояночного тормоза.
31. Выключатель света заднего хода.
32. Монтажный блок.
33. Реле включения ближнего света фар ВАЗ 2104.
34. Реле включения дальнего света фар ВАЗ 2104.
35. Перемычка на месте реле включения звуковых сигналов.
36. Реле включения омывателя и очистителей фар ВАЗ 2104.
37. Реле включения обогрева заднего стекла ВАЗ 2104.
38. Лампа освещения вещевого ящика.
39. Прикуриватель.
40. Выключатели плафона, расположенные в стойках дверей.
41. Плафон внутреннего освещения кузова.
42. Выключатель обогрева заднего стекла с контрольной лампой включения.
43. Контрольная лампа стояночного тормоза.
44. Контрольная лампа включения заднего противотуманного света.
45. Контрольная лампа уровня тормозной жидкости.
46. Переключатель смывателя и очистителя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Реле - прерыватель контрольной лампы стояночного тормоза.
49. Переключатель указателей поворота.
50. Переключатель света фар.
51. Выключатель звукового сигнала.
52. Выключатель стеклоочистителя и омывателя ветрового стекла и фар.
53. Блок контрольных ламп.
54. Переключатель наружного освещения.
55. Выключатель зажигания ВАЗ 2104.
56. Выключатель - регулятор освещения приборов.
57. Выключатель противотуманного света в задних фонарях.
58. Указатель температуры охлаждающей жидкости ВАЗ 2104.
59. Комбинация приборов ВАЗ 2104.
60. Контрольная лампа давления масла.
61. Указатель уровня топлива с контрольной лампой резерва.
62. Контрольная лампа заряда аккумуляторной батареи.
63. Вольтметр ВАЗ 2104.
64. Спидометр.
65. Контрольная лампа габаритного света.
66. Контрольная лампа указателей поворота.
67. Контрольная лампа дальнего света фар.
68. Лампа освещения приборов.
69. Переключатель электродвигателя отопителя ВАЗ 2104.
70. Электродвигатель омывателя заднего стекла.
71. Задние фонари.
72. Фонари освещения номерного знака.
73. Элемент обогрева заднего стекла.
74. Электродвигатель очистителя заднего стекла ВАЗ 2104.
75. Плафон освещения задней части кузова.
76. Датчик указателя уровня и резерва топлива ВАЗ 2104.
77. Реле зажигания.
