Схема электрооборудования мотоциклов КМЗ-8,155 «Днепр-11», КМЗ-8.922 «Днепр-16», КМЗ-8.157 «Днепр-14»

Схема электрооборудования мотоциклов КМЗ-8,155 «Днепр-11», КМЗ-8.922 «Днепр-16», КМЗ-8.157 «Днепр-14»

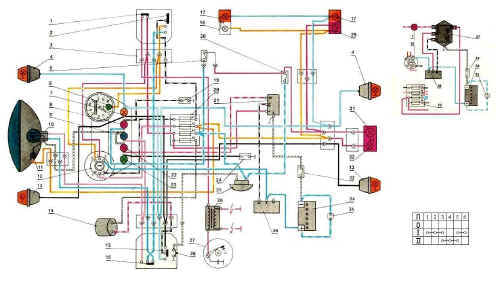

Схема электрооборудования мотоциклов КМЗ-8,155 «Днепр-11», КМЗ-8.922 «Днепр-16», КМЗ-8.157 «Днепр-14».
(нажмите для увеличения).

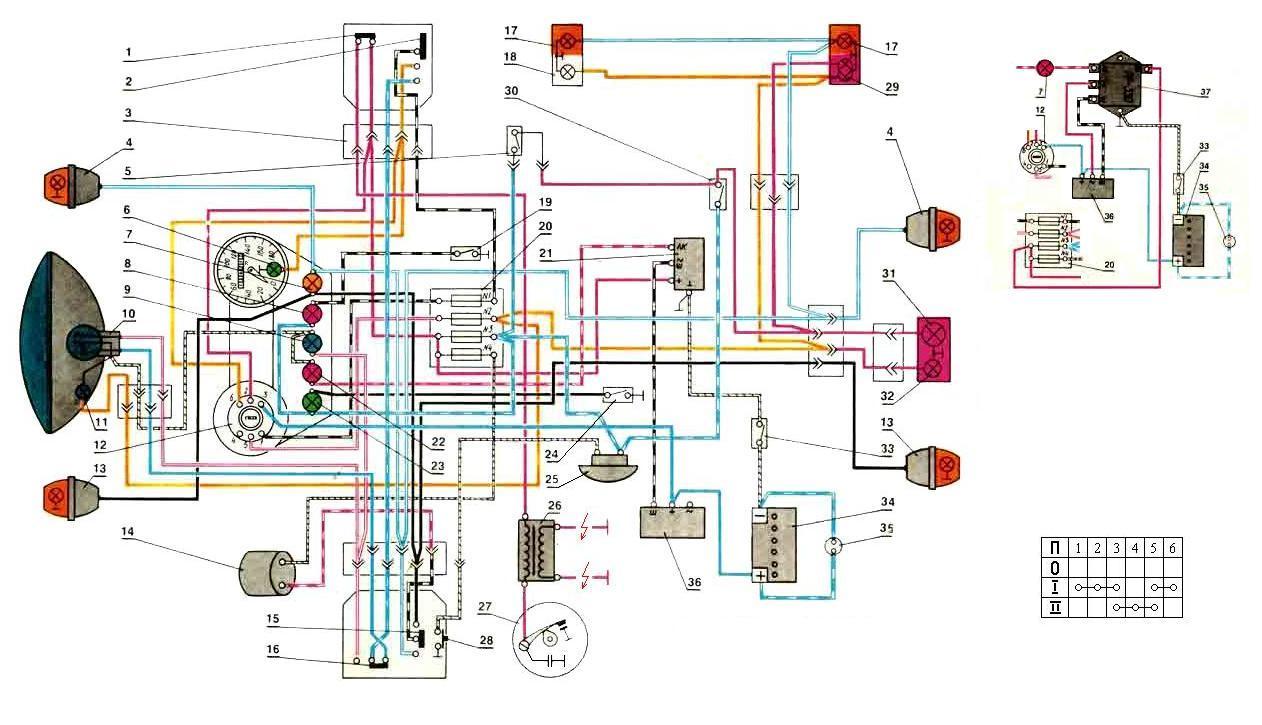

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоциклов КМЗ-8,155 «Днепр-11», КМЗ-8.922 «Днепр-16», КМЗ-8.157 «Днепр-14».

1 – аварийный выключатель зажигания
2 – переключатель «день-ночь»
3 – разъемные колодки
4 – правые указатели поворота с лампой А12-21 (на мотоцикле-одиночке)
5 – выключатель стоп-сигнала ручного тормоза 13.3720
6 – лампа подсветки шкалы спидометра А12-1
7 – контрольная лампа указателей поворотов А12-1
8 – контрольная лампа аварийного давления масла А12-1
9 – контрольная лампа дальнего света
10 – лампа головного света фары А12 –45+40
11 – лампа габаритного света в фаре А12-4
12 – замок зажигания 141.3704
13 – левые указатели поворотов с лампами А12-21
14 – реле-прерыватель указателей поворотов РС 427
15 – переключатель указателей поворотов
16 - переключатель света
17 – правые указатели поворотов с лампами А12-21 (на коляске)
18 – лампа А12-8 габаритного света передняя (на коляске)
19 – датчик аварийного давления масла
20 – блок плавких предохранителей
21 – реле-регулятор 33.3702
22 – контрольная лампа работы генератора А21-1
23 - контрольная лампа нейтрали в коробке передач А21-1
24 – датчик включения контрольной лампы нейтрали
25 – звуковой сигнал С-205
26 – катушка зажигания Б-204
27 – прерыватель ПМ-302А
28 – кнопка звукового сигнала
29 – двухнитевая лампа А12-2+6 дальнего габаритного света и стоп-сигнала (на коляске)
30 – выключатель стоп-сигнала ножного тормоза
31 – лампа А12-21 стоп-сигнала
32 – лампа А12-5 заднего габаритного света
33 – выключатель «маесы»
34 – аккумулятор 6МТС-9 или 2ХЗМТ-6
35 – розетка (только на «Днепр-16»)
36 – генератор Г-424 и выпрямитель
37- реле РР-330.
