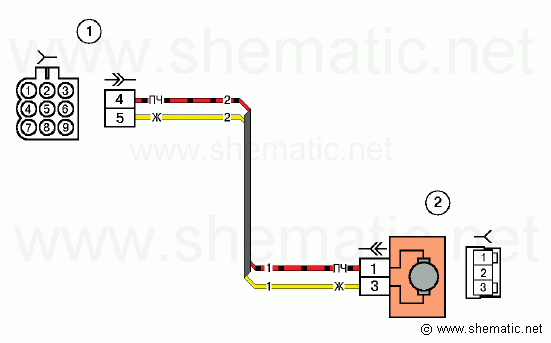

Схема электрических соединений задней двери автомобиля LADA Priora (ВАЗ-2170).
Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений задней двери автомобиля LADA Priora (ВАЗ-2170).
1 – колодка дополнительного заднего правого жгута проводов к заднему жгуту
2 – электродвигатель блокировки правой задней двери
Дополнительный задний правый жгут проводов – 2170-3724550-10
Провода на данной схеме электрооборудования автомобиля LADA 2170 имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
