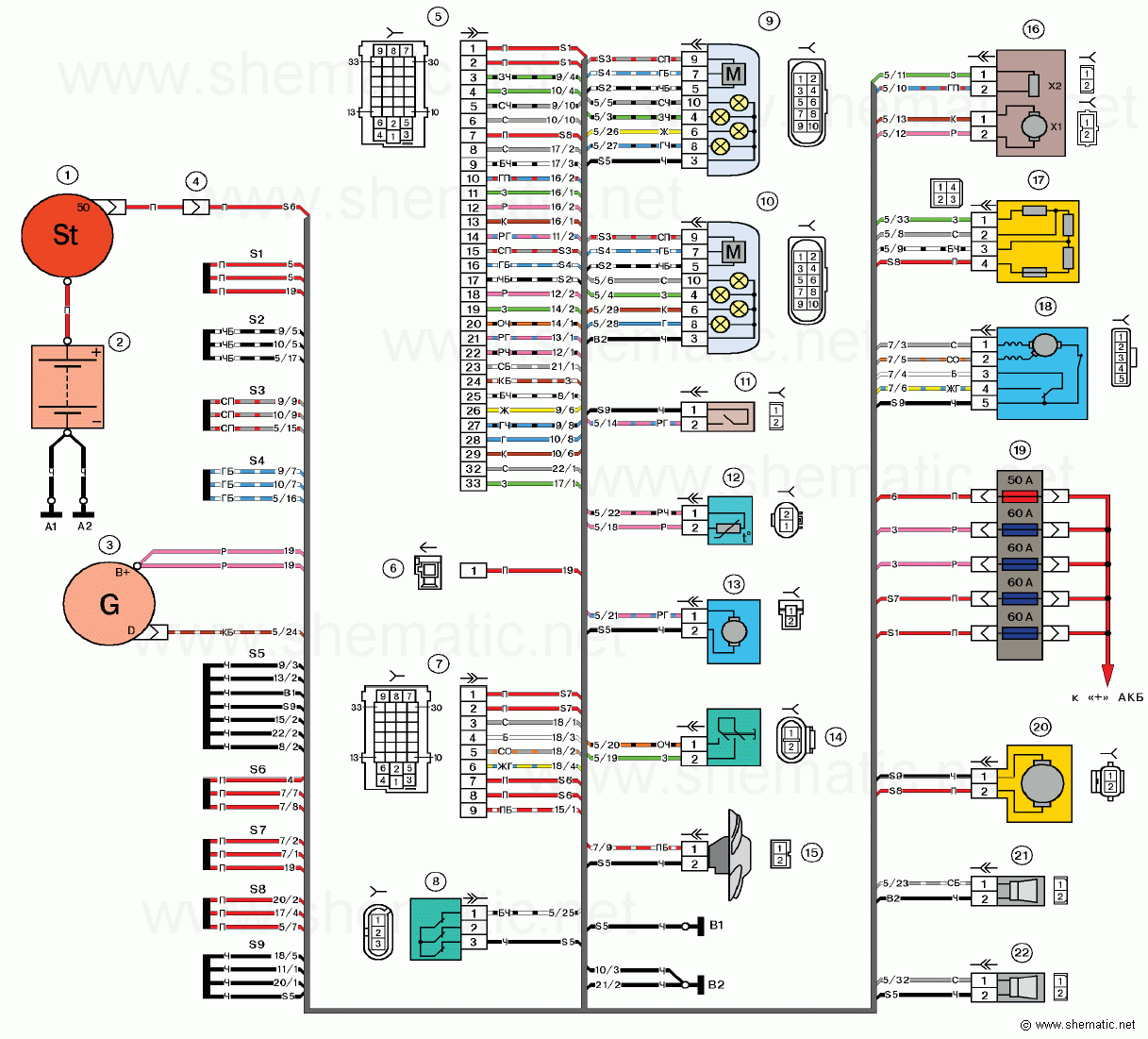

Схема электрических соединений переднего жгута проводов автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений системы зажигания автомобиля LADA Priora (ВАЗ-2170).
1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха
13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал
А1, А2, В1, В2 – точки заземления переднего жгута
Передний жгут проводов – 2170-3724010
Жгут проводов АКБ с корпусом – 2170-3724080
Соединительный жгут проводов аккумулятора и стартера – 2170-3724070
Провода на данной схеме электрооборудования автомобиля LADA Priora (ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
