Больше чем схемотехникаСхема соединений монтажного блока ВАЗ-2110
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 >> Схема соединений монтажного блока ВАЗ-2110Схема соединений монтажного блока ВАЗ-2110

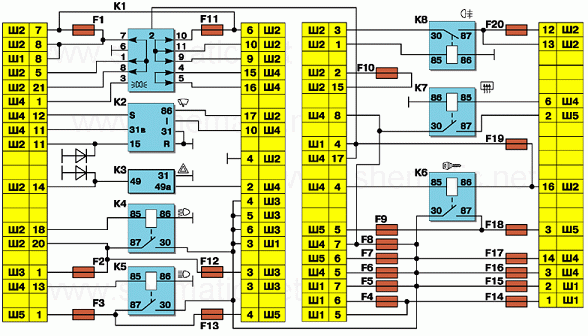

Схема соединений монтажного блока ВАЗ-2110.

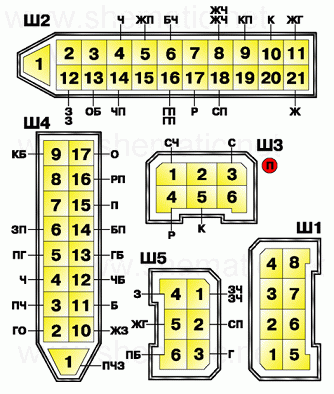

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)
К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые
устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);
F1–F20 – плавкие предохранители.
