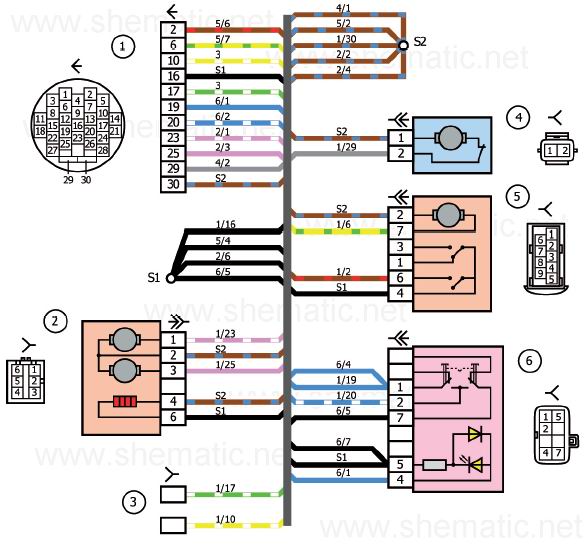

Схема электрических соединений правой передней двери автомобилей LADA KALINA
11174,11184, 11194.
Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к колодке жгута
проводов заднего;
2 - зеркало правое;
3 - колодки жгута проводов дополнительного заднего правого к колодкам
громкоговорителя переднего правого;
4 - электродвигатель стеклоподъемника правой передней двери;
5 - замок правый передний;
6 - переключатель стеклоподъемника.
Жгут проводов дополнительный задний правый - 11186-3724550.
