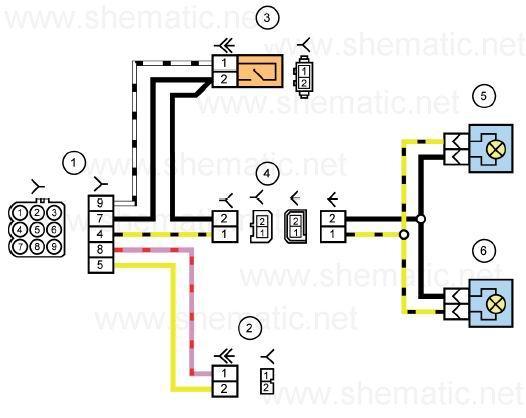

Схема электрических соединений жгута проводов заднего дополнительного (жгута
проводов крышки багажника) и жгута проводов фонарей освещения номерного знака
автомобиля LADA KALI NA 11184.
Перечень элементов:
1 - колодка жгута проводов заднего дополнительного левого к колодке жгута
проводов заднего;
2 - колодка к моторедуктора блокировки багажника;
3 - замок багажника;
4 - колодка жгута проводов заднего дополнительного левого к колодке жгута
проводов фонарей освещения номерного знака;
5, 6 - фонари освещения номерного знака.
Жгут проводов задний дополнительный левый (жгут проводов крышки багажника)-
1118-3724558.
Жгут проводов фонарей освещения номерного знака - 1118-3724214
