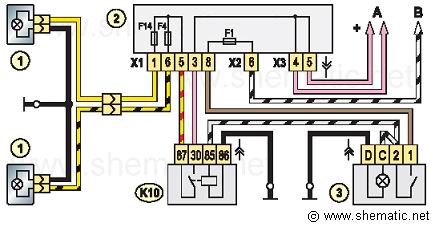

Схема включения противотуманных фар автомобиля Chevrolet Niva (ВАЗ-2123)
1 – противотуманные фары;
2 – монтажный блок;
3 – выключатель противотуманных фар;
К10 – реле включения противотуманных фар;
А – к источникам питания;
В – к переключателю наружного освещения
