Больше чем схемотехникаСхема электрических соединений фонарей освещения номерного знака автомобиля LADA Priora (ВАЗ-2170)
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля LADA Priora (ВАЗ-2170) >> Схема электрических соединений фонарей освещения номерного знака автомобиля LADA Priora (ВАЗ-2170)Схема электрических соединений фонарей освещения номерного знака автомобиля LADA Priora (ВАЗ-2170)

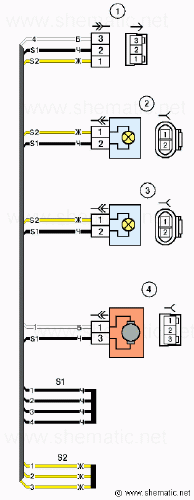

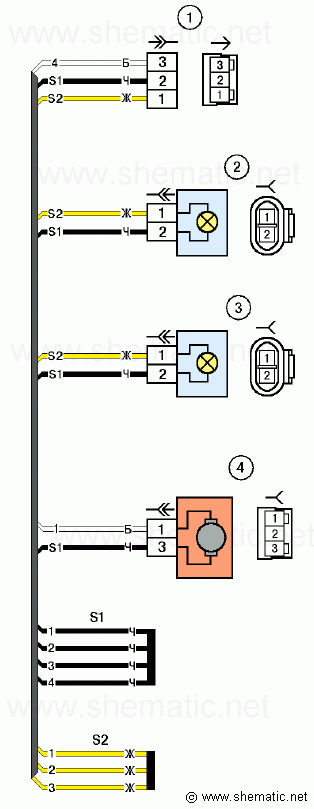

Схема электрических соединений фонарей освещения номерного знака автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений фонарей освещения номерного знака автомобиля LADA Priora (ВАЗ-2170).
1 – колодка жгута проводов освещения номерного знака к заднему жгуту
2, 3 – фонари освещения номерного знака
4 – электродвигатель блокировки багажника
Жгут проводов фонарей освещения номерного знака – 2170-3724214
Провода на данной схеме электрооборудования автомобиля LADA 2170 имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
добавлено 21.01.09 20:54:51 |
просмотрено 11757 раз
